一、6YL-80型螺旋榨油機主要技術參數：
1、榨軸轉速：40-50轉/分
2、齒輪箱轉動比：19/42*19/57=1：6.63
3、配用動力：5.5KW
4、外型尺寸：長/寬/高
1320/540/1020
5、單機重量：約330kg
|
原材料 |
能力（公斤/小時） |
產出率（%） |
餅殘（%） |
|
油菜種子 |
80-100 |
30-35 |
7.58個滴度 |
|
磨碎的堅果 |
80-100 |
35-45 |
7 |
|
咖啡豆 |
75-95 |
10-14 |
記憶 |
|
芝麻 |
80-100 |
44-47 |
6.5-7.5 |
|
棉花種子 |
40-50（冷壓） |
10-14 |
5.5-6.5 |
二、6YL-80型螺旋榨油機工作原理與構造:
1、工作原理:
榨油機運轉時,將處理好的料胚帶如料斗,油料從料斗進入榨膛。有榨螺的螺旋向里推進，進行壓榨。
因料胚在榨油機的榨膛內是在運轉狀態下進行的，在榨膛高壓的條件下，料胚和榨螺，榨膛之間產生很大的摩擦阻力。這樣就能使料胚和料胚產生摩擦，造成相對的運動。另一放面，榨螺的根圓直徑是逐漸增粗的，當榨螺轉動時，螺紋使料胚即能向前推進又能向外翻轉，同時靠近榨螺螺紋表面的料層隨著榨軸轉動，這樣在榨膛里的每個料胚微粒都不是等速度同方向的運動。而在微粒之間也存在著相對的運動。有摩擦產生的熱量又滿足了榨油工藝操作上所必須的一份熱量，有助于促使料胚中的蛋白質熱變性，破壞了膠體，增加了塑性，同時也降低了油的粘性，容易壓榨出油來，因而提高了榨油機的出油率。
三、6YL-80型螺旋榨油機機器的安裝：
榨油機安裝時必須在地腳螺栓牢固的安裝基礎上，使機體保持水平。電機安在進料斗的背面。
四、6YL-80型螺旋榨油機機器的潤滑：
1．榨油機主要采用機油和黃油兩種形式潤滑。加油周期見表二
|
序號
NO
|
潤滑部位
lubrication
|
油脂種類
lubricate
|
加油周期
Time span
|
換油周期
Lubricate replacement period
|
|
1
|
調節螺栓
Adjusting bolt
|
20號機械油
Mechanical oil NO.20
|
每班2次
1-2time/day
|
|
|
2
|
傘齒輪
Bevel gear
|
20號機械油
Mechanical oil NO.20
|
每班2次
1-2time/day
|
|
|
3
|
軸承座套
Bearing bush
|
20號機械油
Mechanical oil NO.20
|
每班2次
1-2time/day
|
|
|
4
|
齒輪箱
Gearbox
|
20號機械油
Mechanical oil NO.20
|
首次加油12kg
|
六個月
|
|
5
|
各滾動軸承
bearing
|
潤滑油
Grease
|
|
每年一次
|
五、6YL-80型螺旋榨油機機器操作:
(一)開機前的要點:
1.開機前先將齒輪箱內加注12公斤機油.
2機器安裝好后,按規定加注潤滑油,檢查各零部件是否緊固,操作手柄,插板是否靈活.
3.用手搬動大皮帶輪查機器有無松動或卡機現象,若有異常及時排除.
4.調整皮帶的松緊度,啟動電機,檢查槽輪方向是否與標志方向一致.
5檢查準備工作做好后,松開緊鎖螺母把榨螺擰到死點,再退回3-4圈,再前進半圈,保證榨螺與出餅口的間隙.
(二)開機:
1、啟動電機,開動機器,將餅加入6%-8%水分,倒入料斗,磨光榨膛,進料不可過猛,否則可能造成榨膛堵塞與卡死機器事故,因此開始下料應該緩慢均勻,待榨膛磨光后,正常出餅后,方可將料胚倒入料斗.
2.運轉后觀察出餅情況,如不出餅,將榨螺再退出1-2圈,如還不出餅,應停機檢查.切記杜絕開帶車.故障排除后再行初榨工作.正常運轉時餅厚1-2毫米,餅成瓦片狀,手捏不粘,內面光滑,外面發皺,表面不帶油跡.
餅厚的調節：搬動調節螺旋上的手柄,將調節螺栓順時針旋轉,螺栓往外,餅就厚,反之餅就薄了。（調節螺栓為左T165x6）出餅圈與出渣稍頭的錐角不同，每轉一圈較餅厚度變化為0.4-0.5毫米。
3．榨油機運轉中，應經常檢查出油，出渣情況，正常時油大部分從條排與前幾節園排流出。如餅碎成渣，說明胚料太干。如發現餅發熱（散出蒸汽）成大片狀說明水分太高，應及時進行調節胚料水分的含量。
出渣：條排出渣時成細片狀說明水分高，如出粉狀含沫說明水分低。園排渣過多屬壓緊螺母未壓緊圓排，應上緊壓緊螺母，如水分合適，則條排不出渣或少出渣，圓排少量出渣也是允許的。料胚含水分的高低直接影響出油率，因此壓榨時應控制好料胚的水分。
(三)停機:
1.正常停機應將料胚全部榨彎,反復將榨螺退進數次,將榨膛中語料 走完,將出餅放至最后,然后停車.
2.停電或因其它事故突然停車,先切斷電源,抽出放料擋板, 用人力反轉大皮帶輪,使心軸反轉時退出料胚,立即將榨螺軸推出榨膛(當人力反轉大輪困難時,不得強制進行.以免損壞機器),進行清理.若抽不出來,應將壓榨螺母松動,要把上榨籠拆釣,用螺絲刀逐個將圓排松動,清理,未經清理不得再行開車.
六、6YL-80型螺旋榨油機機器的主要零部件拆,裝:
1.主要零部件的拆裝方法:
(1)榨籠(包括圓排、條排骨圈)的拆裝方法:旋轉榨螺軸,將榨螺 從榨膛內抽出,然后用直徑24毫米粗的鐵棒插入出餅端壓緊螺母的孔內,逆時針?lè)较蛐D(zhuǎn)松動螺母:松動上榨籠兩端4個M16的連結螺釘,卸掉連結上下榨籠的12個M16的螺栓,拆去上榨籠即可將圓排圈取出。
(2)條排的拆裝方法:卸下條排骨圈用鐵棒的一端從側面抵住一根條排,用手敲擊另一端,將一根條排打出,其余條排將自動松散下來.
(3)條排的裝配方法:將條排圈立起,代出油槽面向下(建議下面放塊木板),把條排逐個的整齊的排列在內壁上。帶深油槽的一端朝下，兩個條排的深油槽面不能對著放在一起。最后一個條排用金屬棒打入》若條排松動，可以在條排之間加鐵皮，使條排緊貼內壁，達到用手摸內壁無突起現象為止。
（4）榨籠的裝法：將條排圈有出油槽面面向機架，再按圓排序號依次放入圓排。帶出油槽面朝向機架。然后用壓緊螺母少上幾扣靠住圓排，在裝上榨籠。（上下榨籠均為配對制造，如更換需上下一齊換掉）用卸下的螺栓逐個交替上緊。

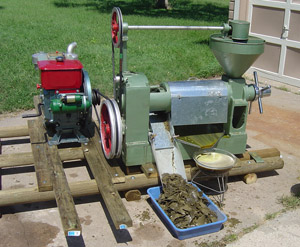

這張照片也是由我們的客戶了。該模型是6YL-80榨油機。成品油可以食用或用于生產生物柴油作為燃料。副產品油餅/粉可制成顆粒飼料，可以喂養豬，雞，牛等。
